GFK-Bewehrung vs. Stahl.
GFK ersetzt Stahlbewehrung im Beton. Der faire Vergleich ist nicht der mit unbeschichtetem Stahl — sondern mit dem korrosionsgeschützten Stahl, den diese Bauwerke brauchen. Auf dieser Basis: Hier gewinnt GFK, und dort weiterhin der Stahl.
Wann GFK gewinnt,
und wann Stahl.
GFK ist die richtige Wahl, wo Korrosion über die Lebensdauer des Bauwerks entscheidet — Küste, Tausalz, chemische Exposition und jedes Bauteil, an dem Chlorid den Stab erreicht. Es wird auch dort spezifiziert, wo das Bauwerk nicht leitend oder funkdurchlässig sein muss. Stahl behält den Vorteil, wo die Bemessung auf duktilem Fließen, auf Ermüdungsfestigkeit unter hohen Lastwechselzahlen oder auf offenliegendem Brandverhalten beruht. Meist entscheidet eine Frage: Korrodiert die Umgebung den Stahl, bevor das Bauwerk das Ende seiner Bemessungsnutzungsdauer erreicht?
Der Vergleich,
Eigenschaft für Eigenschaft.
| Eigenschaft | GFK-Bewehrung | Stahlbewehrung (korrosionsgeschützt) |
|---|---|---|
| Korrosion | Korrodiert nicht — Chloride, Salze, Alkalien, Säuren | Korrodiert; Chloridangriff bestimmt die Lebensdauer |
| Zugfestigkeit | 940–1.200 MPa (bis 2,4× Stahl) | ≈ 500 MPa Streckgrenze (B500B) |
| Gewicht | ≈ ¼ von Stahl (≈ 2,0 g/cm³) | ≈ 7,85 g/cm³ |
| Steifigkeit (E-Modul) | ≈ 52 GPa — niedriger; Verformung maßgebend | ≈ 205 GPa |
| Spannung–Dehnung | Linear-elastisch bis Bruch (kein Fließen) | Fließt vor dem Bruch (duktil) |
| Elektromagnetisch | Nicht leitend · nicht magnetisch · funkdurchlässig | Leitend · magnetisch |
| Graue Emissionen | Bis 70 % geringer (EuCIA) | Basiswert |
| Lebensdauer im Beton | 80+ Jahre | Deckungsabhängig; oft 20–50 J. bei Chloridexposition |
| Kostenbasis | Gleichauf bei gleichwertiger Spezifikation; geringere Lebenszykluskosten | Pro kg günstiger als blanker Stab; höhere Lebenszykluskosten |
Zugwerte gemäß ETA 23/0523 (charakteristisch 884–1.104 MPa). Stahl-Referenz: B500B.
Das entscheidende
Schadensbild.

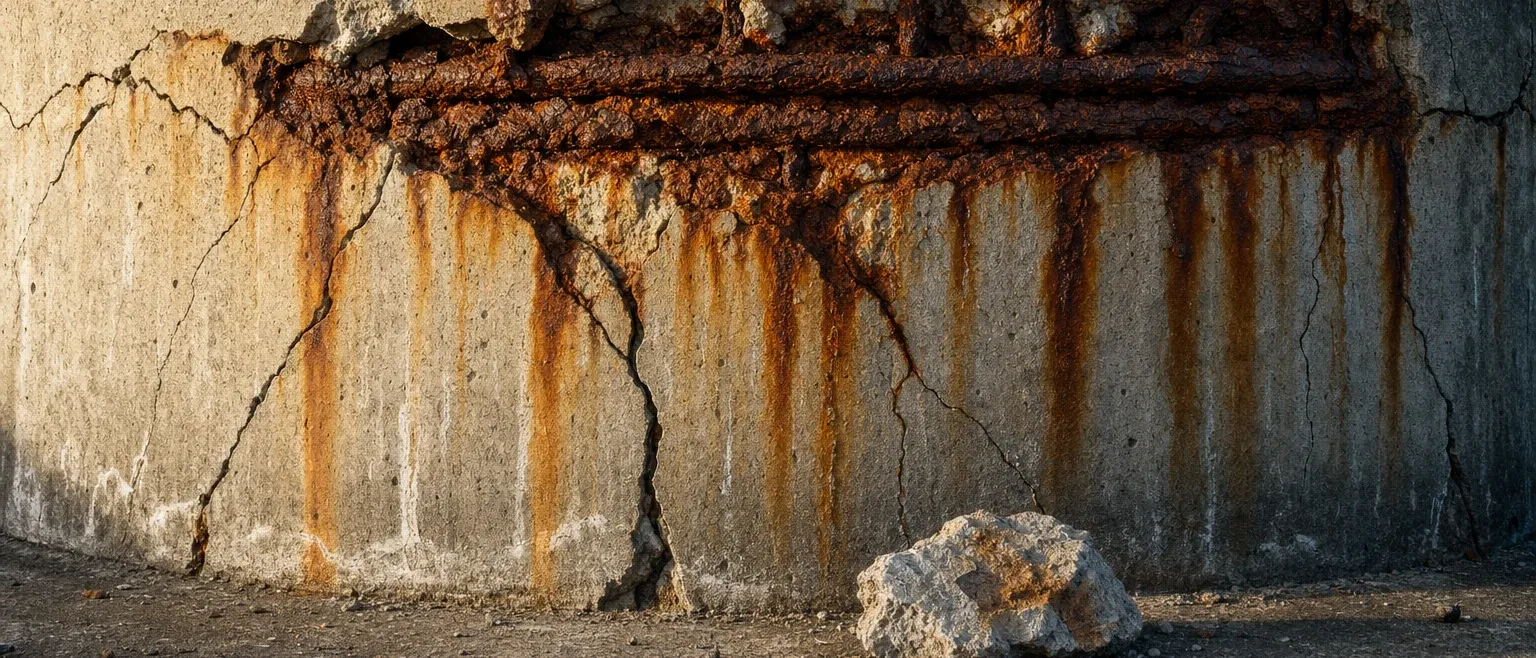

Stahlbewehrung hat ein Korrosionsbudget. Bei Chloridexposition — Meerwasser, Tausalz — ist dieses Budget Jahrzehnte vor dem Ende der Bemessungsnutzungsdauer aufgebraucht. Der Rost dehnt sich auf ein Mehrfaches seines Volumens aus, sprengt die Betondeckung und führt zu Abplatzungen. GFK korrodiert nicht. Die Betondeckung schützt dann das Bauwerk, nicht den Stab — was die gesamte Instandhaltungslogik verändert.
Wo GFK Stahl ersetzt
Zugfester,
ein Viertel des Gewichts.
GFK erreicht 940–1.200 MPa Zugfestigkeit — bis zum 2,4-Fachen der Streckgrenze üblicher Stahlbewehrung — bei rund einem Viertel des Gewichts. Ein Lkw GFK ersetzt sieben Lkw Bewehrungsstahl: weniger Lieferungen, leichtere Handhabung, weniger Transport-CO₂. Der Trade-off, den ein Ingenieur einplant, ist die Steifigkeit. Der E-Modul von GFK liegt bei rund 52 GPa gegenüber 205 bei Stahl. Meist bestimmen Verformungs- und Rissbreitennachweise den Querschnitt, nicht die Festigkeit.
Technische SpezifikationWir benennen die Grenzen.
GFK ist kein universeller Stahlersatz, und das auszusprechen gehört zur Zusammenarbeit. Drei Fälle bleiben dem Stahl — oder einem hybriden Stahl-GFK-Querschnitt — vorbehalten.
Eisenbahnbrücken, Maschinenfundamente, hochzyklisch belastete Industriedecken. Die Ermüdungsfestigkeit von GFK liegt unter der von Stahl; diese Fälle bleiben dem Stahl oder einem Hybridquerschnitt vorbehalten.
GFK ist linear-elastisch bis zum Bruch, ohne Fließen. Bauwerke, die zur Energiedissipation auf duktiles Fließen angewiesen sind, benötigen einen hybriden (Stahl + GFK) Querschnitt.
Die Harzmatrix ist Tg-begrenzt. GFK ist für verdeckte und einbetonierte Anwendungen ausgelegt — nicht für tragende, dem Feuer ausgesetzte Bauteile.
Über die Lebensdauer
des Bauwerks gerechnet.
Auf Basis gleichwertiger Spezifikation — gegenüber dem korrosionsgeschützten Stahl, den solche Bauwerke brauchen — liegt GFK bei den Erstkosten gleichauf. Danach erspart der Werkstoff jahrzehntelange Reparaturen, Neubeschichtungen und Sperrungen. Pro Kilogramm ist blanker Stahl günstiger. Über die Lebensdauer eines chloridbelasteten Bauwerks ist er es nicht.
